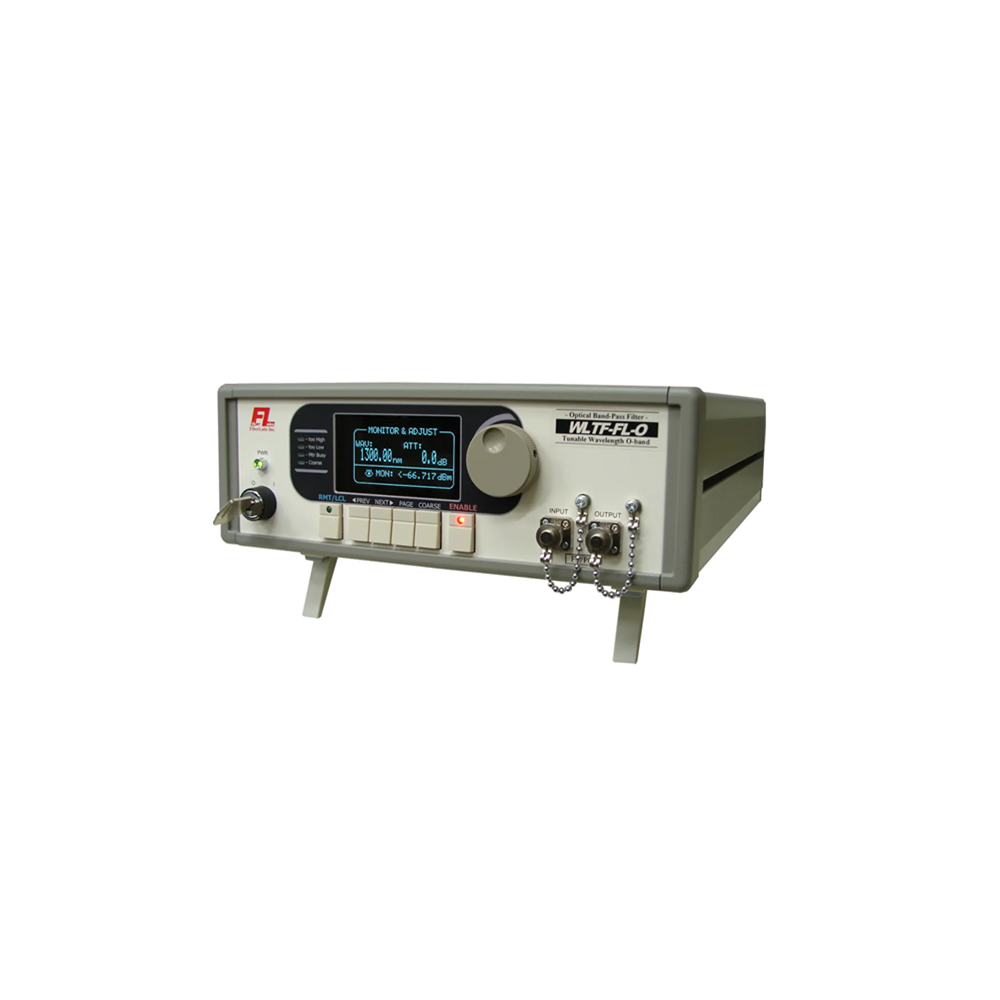

FiberLabs - Wavelenght Tunable Optical Filter

본 광학 필터는 고객이 선택한 중심 파장(1260-1650nm)을 기준으로 100-nm의 튜닝 범위를 제공합니다. 고객은 FWHM(반치폭) 및 스펙트럼 형태를 선택할 수 있으며, 내장된 광학 파워 모니터와 감쇠기를 통해 출력 파워가 목표값으로 자동 조절됩니다.

판매가: 0원

브랜드: FiberLabs

구매혜택: -
할인 :
M
적립 마일리지 :

원산지: Japan

Features

: 100-nm tuning range between 1260-1650nm

: Flat-Top transmission spectrum

: Transmission bandwidth selectable

: High out-of-band suppression (≥ 40 dB)

: Output power adjustment

: Optional narrowband Gaussian transmission spectrum

Application

: WDM signal extraction

: ASE filtering

: Telecom Test & Measurement

: General non-telecom purposes

FiberLabs - Wavelenght Tunable Optical Filter

0원

총 상품금액

총 할인금액

Total

5,000원 더 구매하면 무료 배송!

무료 배송!(2,500원을 절약했어요.)

0원

50,000원

배송비 계산 기준

바로구매

상세정보
교환및반품
상품후기 (0)
상품문의 (0)

Tunable Optical Filter (Bench Top)

본 광학 필터는 고객이 선택한 중심 파장(1260-1650nm)을 기준으로 100-nm의 튜닝 범위를 제공합니다. 고객은 FWHM(반치폭) 및 스펙트럼 형태를 선택할 수 있으며, 내장된 광학 파워 모니터와 감쇠기를 통해 출력 파워가 목표값으로 자동 조절됩니다.

이 제품은 원래 O-band LAN-WDM/CWDM 트랜시버 테스트용으로 설계되었으나, 일반적인 다양한 비통신 응용 분야에서도 폭넓게 사용할 수 있습니다.

Product Type: Bench Top

Operating Wavelength: 1260 nm ~ 1650 nm

FEATURES

100-nm tuning range between 1260-1650nm
Flat-Top transmission spectrum
Transmission bandwidth selectable
High out-of-band suppression (≥ 40 dB)
Output power adjustment
Optional narrowband Gaussian transmission spectrum

APPLICATIONS

WDM signal extraction
ASE filtering
Telecom Test & Measurement
General non-telecom purposes

MAIN SPECIFICATIONS

Attribute		Specification
Product Number		WLTF-FLWWWW-XXX-YYZZ.Z
Wavelength Filter	Center Wavelength (CWL)	WWWW: 1310 - 1600 (nm)
	Tuning Range	XXX: 100 (nm)
	Tuning Resolution	0.01 nm
	Filter Shape	YY: FT (Flat-Top) * NOTE: G (Gaussian) type available with Opt. 082 narrow bandwidth option.
	FWHM	ZZ.Z: 2.0 - 20.0 (nm, @ CWL)
	Out-of-Band Suppression	≥ 40 dB (Transmission peak to averaged out-of-band transmission)
	Roll-Off	22 dB/nm (-3 dB to -33 dB level)
Built-in Attenuator	Attenuation Range	0 to 30 dB Typical
	Attenuation Resolution	0.1 dB
	Accuracy	+/- 0.5 dB Typical
Built-in Power Monitor	Monitor Range	-50 to +27 dBm
	Monitor Resolution	0.001 dB
	Accuracy	+/- 0.5 dB Typical
System Insertion Loss		≤ 3 dB Typical @ CWL
Return Loss		≤ 45 dB
PDL		0.15 dB Typical @ CWL
Maximum Input Power		300 mW
Input & Output Fiber		SMF28 or equivalent
Connectors		FC/PC

OTHER SPECS

Attribute	Specification
Safety Function	Remote Interlock
Remote Interface	RS-232C / IEEE488.1 (GP-IB)
Temperature	Operation: 0 to 40 ºC Storage: -10 to 60 ºC
Power Supply	AC 100 to 240 V (50/60 Hz)
Humidity	5 to 80 % RH (non-condensing)
Environment	Indoor use / Overvoltage category: II

OPTIONS

Number	Option Details
-012	FC/APC Connector
-013	SC/PC Connector
-014	SC/APC Connector
-081	No Attenuator and Power Monitor
-082	Narrow Bandwidth (0.1-1.0 nm, Gaussian)
-083	Narrow Bandwidth (1.0-2.0 nm, Flat-Top)
-121	Rack-mount kit Size: 88(H) x 440(W) x 350(D) mm
